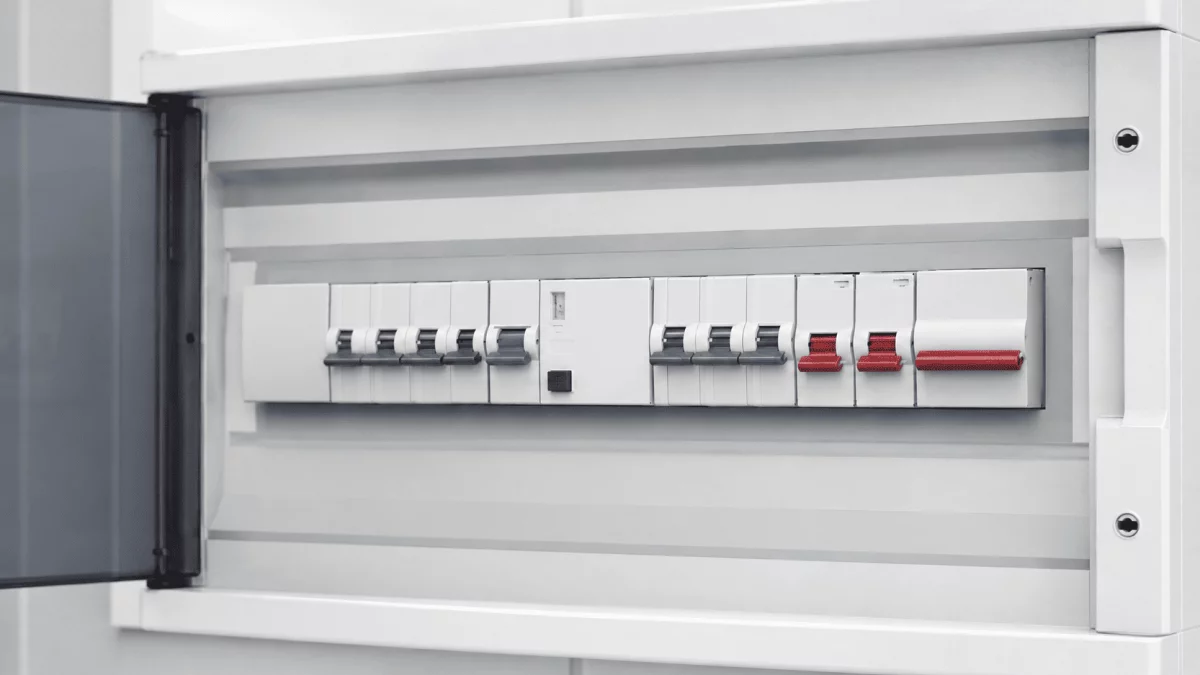

Aparatura modułowa w rozdzielnicy – za co odpowiadają poszczególne zabezpieczenia?

Podobny wygląd obudów może sugerować, że poszczególne moduły pełnią zbliżone funkcje. W rzeczywistości wyłącznik nadprądowy, różnicowoprądowy, ogranicznik przepięć i rozłącznik izolacyjny reagują na inne zjawiska. Żaden z nich nie zastępuje automatycznie pozostałych, dlatego skuteczna ochrona instalacji wymaga właściwego zestawienia wielu urządzeń.

Dlaczego aparaturę nazywa się modułową?

Nazwa wynika z ujednoliconego sposobu montażu oraz wymiarów urządzeń instalowanych w rozdzielnicach. Aparaty zajmują określoną liczbę modułów i są mocowane na szynie DIN. Pozwala to uporządkować wyposażenie, opisać poszczególne obwody i przewidzieć miejsce potrzebne na zabezpieczenia oraz elementy sterujące. Modułowa konstrukcja ułatwia projektowanie rozdzielnicy, ale nie oznacza pełnej zamienności produktów. Dwa urządzenia o takiej samej szerokości mogą mieć zupełnie inne przeznaczenie, parametry znamionowe, zdolność łączeniową czy sposób przyłączania przewodów. Nie należy zakładać również, że dowolne aparaty można bez weryfikacji łączyć wspólną szyną grzebieniową. Zgodność musi obejmować między innymi układ biegunów, położenie zacisków, parametry elektryczne oraz zalecenia producenta.

Za co odpowiada wyłącznik nadprądowy?

Wyłącznik nadprądowy, często potocznie określany jako „eska”, chroni obwód przed skutkami przeciążenia i zwarcia. Przeciążenie może wystąpić wtedy, gdy przez przewody przez dłuższy czas płynie prąd większy od przewidzianego. Zwarcie wiąże się natomiast z gwałtownym wzrostem prądu i wymaga bardzo szybkiego odłączenia zasilania. Aparat wykorzystuje dwa mechanizmy wyzwalania. Człon termiczny reaguje na dłużej utrzymujące się przeciążenie, a człon elektromagnetyczny odpowiada za szybkie wyłączenie podczas zwarcia. Sposób reakcji zależy od charakterystyki czasowo-prądowej konkretnego urządzenia. Oznaczenia takie jak B, C czy D nie są kategoriami jakości. Opisują charakterystykę zadziałania członu zwarciowego i muszą zostać dobrane do właściwości zabezpieczanego obwodu. Znaczenie mają również prąd znamionowy, przekrój i sposób ułożenia przewodów, spodziewany prąd zwarciowy oraz rodzaj podłączonych odbiorników. Założenie wyłącznika o wyższym prądzie znamionowym tylko dlatego, że dotychczasowy często się wyłącza, może pozbawić przewody odpowiedniej ochrony. Przyczynę zadziałania zabezpieczenia powinien ustalić elektryk.

Czym różni się wyłącznik różnicowoprądowy?

Wyłącznik różnicowoprądowy, nazywany RCD lub RCCB, porównuje prądy płynące przewodami czynnymi. Jeżeli wykryje określoną różnicę wskazującą na przepływ prądu poza przewidzianą drogą, odłącza zasilanie. Urządzenie stanowi element ochrony przy uszkodzeniu, a w określonych zastosowaniach zapewnia również ochronę uzupełniającą. Nie powinno być jednak traktowane jako samodzielna ochrona przed każdym możliwym porażeniem. Bezpieczeństwo instalacji opiera się na współdziałaniu wielu środków, takich jak właściwa izolacja, przewód ochronny, połączenia wyrównawcze, samoczynne wyłączenie zasilania i prawidłowo dobrane zabezpieczenia. Zwykły wyłącznik różnicowoprądowy nie zapewnia ochrony przed przeciążeniem i zwarciem. Musi współpracować z odpowiednim zabezpieczeniem nadprądowym. Rodzaj RCD należy dopasować także do charakteru prądów różnicowych, jakie mogą wystąpić przy konkretnych odbiornikach. Na obudowie znajduje się przycisk testowy. Służy on do okresowego sprawdzania mechanizmu zgodnie z instrukcją producenta, ale nie zastępuje pomiarów instalacji wykonywanych przez osobę z odpowiednimi kwalifikacjami.

Czym jest wyłącznik różnicowoprądowy z członem nadprądowym?

RCBO łączy w jednej obudowie funkcję ochrony różnicowoprądowej oraz zabezpieczenia przed przeciążeniem i zwarciem. Dzięki temu pojedynczy aparat może chronić konkretny obwód przed kilkoma rodzajami nieprawidłowości. Zastosowanie oddzielnych RCBO dla wybranych obwodów może ułatwiać lokalizację zakłócenia i ograniczyć zakres wyłączenia. Awaria jednego obwodu nie musi wówczas pozbawiać zasilania wszystkich obwodów objętych wspólnym urządzeniem różnicowoprądowym. Rozwiązanie zajmuje jednak określoną ilość miejsca i wpływa na koszt wyposażenia rozdzielnicy. Wybór pomiędzy układem wykorzystującym RCCB oraz wyłączniki nadprądowe a zastosowaniem aparatów RCBO powinien wynikać z projektu, wymaganej ciągłości zasilania, liczby obwodów i sposobu późniejszego serwisowania.

Jaką funkcję pełni ogranicznik przepięć?

Ogranicznik przepięć, określany skrótem SPD, pomaga ograniczyć napięcie pojawiające się wskutek określonych przepięć przejściowych. Zjawiska te mogą być związane między innymi z wyładowaniami atmosferycznymi lub operacjami łączeniowymi w sieci. Dobór urządzenia nie sprowadza się do wybrania dowolnego aparatu pasującego do szyny DIN. Znaczenie mają typ ogranicznika, układ sieci, poziom ochrony, napięcie trwałej pracy, zdolność odprowadzania prądu oraz koordynacja z innymi stopniami ochrony. Na skuteczność wpływają również długość i sposób prowadzenia połączeń. Ogranicznik przepięć nie stabilizuje stale napięcia w instalacji i nie zastępuje ochrony nadprądowej, różnicowoprądowej ani zewnętrznej instalacji odgromowej. Nie gwarantuje też ochrony urządzeń przed każdym możliwym zdarzeniem. Stanowi jeden z elementów skoordynowanego systemu ochrony. Wiele modeli jest wyposażonych we wskaźnik stanu wkładu. Jego sygnalizacji nie należy ignorować, ponieważ zużyty element może wymagać wymiany zgodnie z zaleceniami producenta.

Do czego służy rozłącznik izolacyjny?

Rozłącznik izolacyjny umożliwia odłączenie części lub całości instalacji w celu prowadzenia prac serwisowych albo zapewnienia bezpiecznej przerwy izolacyjnej. W rozdzielnicy może pełnić funkcję głównego aparatu służącego do ręcznego wyłączenia zasilania. Nie należy utożsamiać go z wyłącznikiem nadprądowym. Rozłącznik sam w sobie nie musi zapewniać ochrony przed przeciążeniem czy zwarciem. Jego podstawowym zadaniem jest łączenie i izolowanie obwodu w warunkach przewidzianych dla danego urządzenia. Aparat powinien być dobrany do liczby faz, prądu znamionowego oraz układu instalacji. Sposób odłączania poszczególnych przewodów nie jest kwestią dowolną i musi odpowiadać rozwiązaniom przyjętym w projekcie.

Kiedy wykorzystuje się stycznik modułowy?

Stycznik modułowy służy do elektrycznego załączania i wyłączania obwodu na podstawie sygnału sterującego. Może współpracować z zegarem, termostatem, automatem zmierzchowym, systemem zarządzania budynkiem lub innym układem automatyki. Takie rozwiązanie znajduje zastosowanie między innymi przy sterowaniu oświetleniem, ogrzewaniem, wentylacją albo innymi odbiornikami załączanymi według harmonogramu. Pozwala odseparować obwód sterowania od obwodu obciążenia i realizować automatyczne scenariusze pracy. Stycznik nie powinien być dobierany jedynie na podstawie wartości prądu podanej dużą czcionką na obudowie. Znaczenie ma kategoria użytkowania, rodzaj odbiornika, napięcie cewki, częstotliwość załączania oraz warunki pracy. Odbiorniki rezystancyjne, silniki i nowoczesne źródła światła mogą powodować odmienne obciążenie styków.

Czym są detektory iskrzeń i styki pomocnicze?

Detektory iskrzeń, znane także jako AFDD, analizują przebiegi elektryczne w celu rozpoznawania charakterystycznych oznak niebezpiecznego łuku elektrycznego. Takie zjawisko może powstać na przykład w uszkodzonym przewodzie lub poluzowanym połączeniu. AFDD nie zastępuje wyłącznika nadprądowego, RCD ani ochrony przepięciowej. W zależności od konstrukcji może jednak zostać zintegrowany z innymi funkcjami w jednym aparacie. Potrzebę zastosowania urządzenia określa projektant na podstawie przeznaczenia obiektu, charakteru obwodów i wymagań dotyczących ochrony. Styki pomocnicze pełnią inną rolę. Pozwalają przekazywać informację o stanie aparatu lub jego zadziałaniu do układu sygnalizacji, automatyki czy systemu nadzoru. Mogą być przydatne w większych instalacjach, w których samo sprawdzenie położenia dźwigni w rozdzielnicy nie wystarcza.

Dlaczego w rozdzielnicy warto pozostawić wolne miejsce?

Rozdzielnica wypełniona aparatami do ostatniego modułu utrudnia późniejszą rozbudowę. Dodatkowe zabezpieczenia mogą stać się potrzebne po zamontowaniu klimatyzacji, pompy ciepła, instalacji fotowoltaicznej, ładowarki samochodu elektrycznego lub zasilania budynku gospodarczego. Rezerwa miejsca nie oznacza jednak, że nowy aparat można samodzielnie wpiąć w dowolnym momencie. Rozbudowa wymaga sprawdzenia możliwości istniejącej instalacji, obciążenia, selektywności zabezpieczeń, parametrów zwarciowych oraz miejsca na bezpieczne prowadzenie przewodów. Na etapie projektu warto przewidzieć nie tylko liczbę modułów, lecz także czytelny podział obwodów, opisy aparatów i możliwość wykonania pomiarów. Uporządkowana rozdzielnica ułatwia diagnostykę, ale estetyczne ułożenie przewodów nie jest jeszcze potwierdzeniem poprawności technicznej.

Jak dobierać elektryczną aparaturę modułową?

Każdy aparat musi być dopasowany do całego obwodu, a nie wyłącznie do urządzenia, które ma zasilać. Elektryk bierze pod uwagę między innymi układ sieci, napięcie, przewidywane obciążenie, rodzaj odbiorników, przekrój i długość przewodów, sposób ich ułożenia oraz wymagany czas samoczynnego wyłączenia. W ofercie Karo Elektro znajdują się różne kategorie zabezpieczeń i elementów sterujących montowanych na szynie DIN. Dostępne rozwiązania można porównać na stronie https://karoelektro.pl/aparatura-elektryczna/aparatura-modulowa. Zakup powinien zostać poprzedzony ustaleniem dokładnych parametrów. Podobnie wyglądające aparaty mogą nie być zamienne, a niewłaściwie dobrane urządzenie nie zapewni oczekiwanej ochrony. W razie wątpliwości dobór należy skonsultować z projektantem lub elektrykiem posiadającym odpowiednie kwalifikacje.

Bezpieczeństwo rozdzielnicy nie wynika z obecności pojedynczego „mocnego” zabezpieczenia. Wyłącznik nadprądowy chroni przed innymi zjawiskami niż RCD, ogranicznik przepięć czy detektor iskrzeń. Rozłącznik umożliwia izolowanie instalacji, a stycznik realizuje funkcje sterujące. Dopiero odpowiedni dobór, koordynacja, montaż i sprawdzenie tych elementów tworzą spójny system. Samodzielna wymiana aparatu na model o innych parametrach może zmienić warunki ochrony całego obwodu. Dlatego prace wewnątrz rozdzielnicy należy powierzyć osobie, która potrafi nie tylko zamontować urządzenia, lecz również wykonać wymagane pomiary i potwierdzić prawidłowe działanie instalacji.
